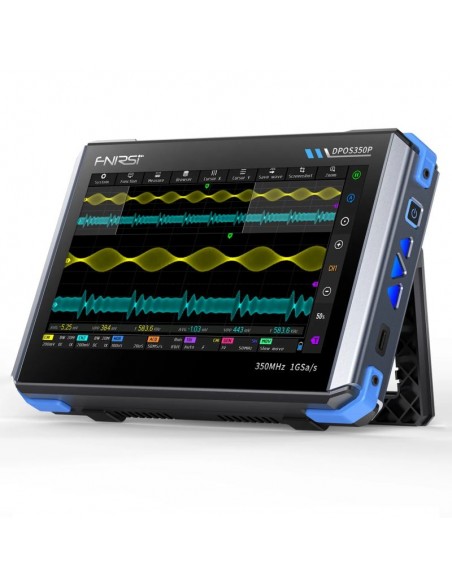

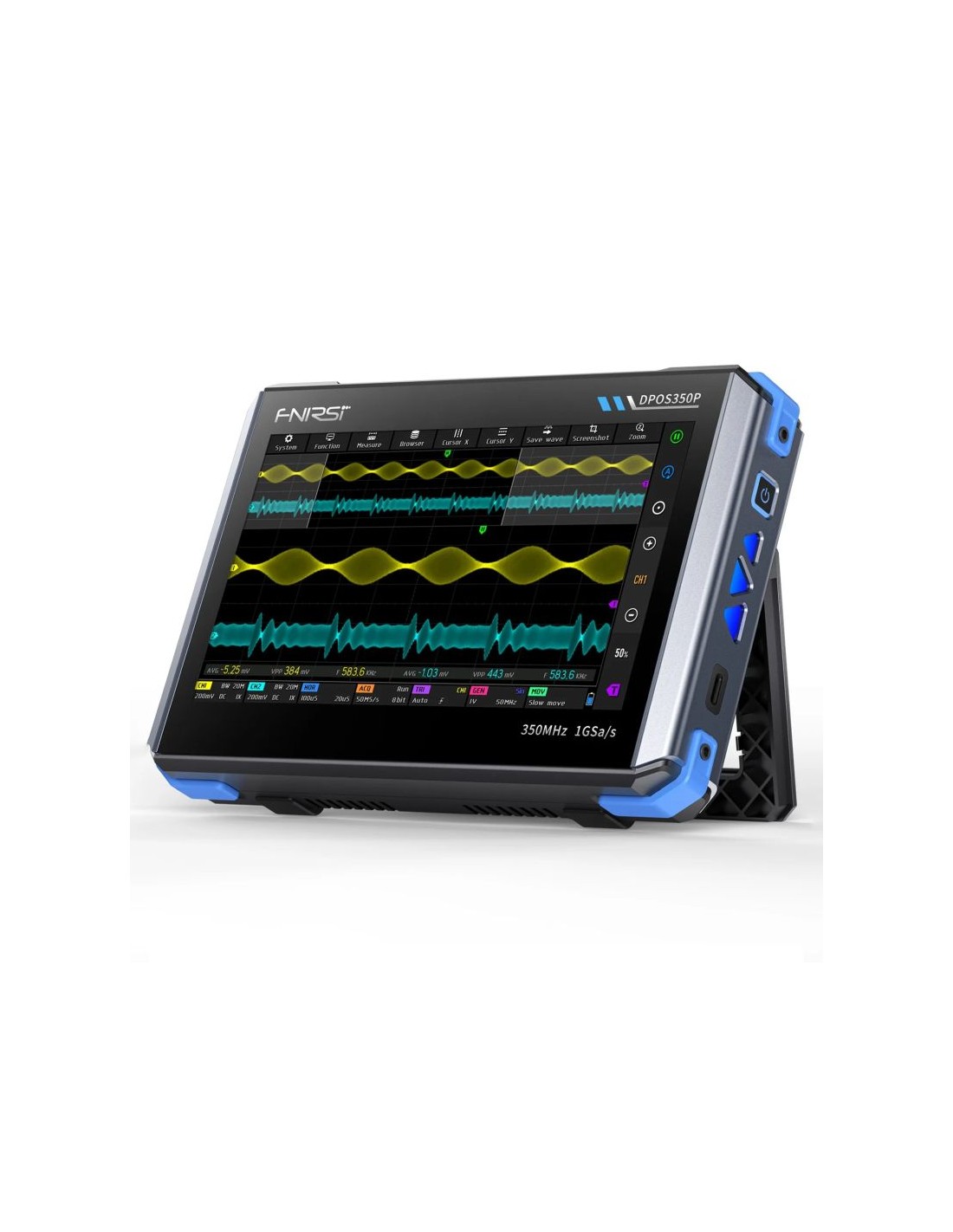

Lo strumento DPOS350P è un oscilloscopio tablet tutto-in-uno ad alte prestazioni, progettato per offrire precisione, affidabilità e versatilità in un unico dispositivo compatto.
Grazie alla sua struttura integrata 4-in-1, unisce le funzionalità di oscilloscopio digitale, generatore di segnale, analizzatore di spettro e analizzatore di risposta in frequenza, rendendolo lo strumento ideale per tecnici, ingegneri, manutentori e appassionati di elettronica avanzata.

Prestazioni professionali in formato portatile

Con una banda passante di 350MHz, una frequenza di campionamento reale di 1GSPS e una profondità di memoria di 60Kpts, il DPOS350P garantisce un’acquisizione accurata anche dei segnali più complessi e transitori. Il tasso di aggiornamento delle forme d’onda di 50.000 wfm/s consente la rilevazione rapida di eventi rari o anomalie.

Interfaccia moderna e intuitiva

Il display IPS da 7 pollici (1024×600) offre una visualizzazione chiara e dettagliata delle forme d’onda, con modalità di visualizzazione a scala di grigi o colore, adattabili a ogni ambiente operativo. Il touchscreen capacitivo rende l’interazione fluida e naturale, facilitando regolazioni e misurazioni in tempo reale.

Generatore di segnale e analisi RF avanzata

Il generatore di segnale integrato da 50MHz supporta 14 forme d’onda standard (inclusi sinusoidale, quadra, triangolare, ecc.) e consente anche la creazione di forme d’onda personalizzate, utili per test specifici.
L’analizzatore di spettro integrato, con conversione FFT e una gamma da 200KHz a 350MHz, è perfetto per l’analisi EMI/RF, test ad alta frequenza e rilevamento di disturbi. La funzione di grafico a cascata 3D offre un’analisi temporale dello spettro chiara e professionale.

Analisi della risposta in frequenza

Il modulo FRA (Frequency Response Analyzer) consente test di bode plot, valutazione di filtri, amplificatori e altri circuiti lineari in una gamma da 100Hz a 50MHz, con controllo completo su frequenza, ampiezza e offset del segnale di eccitazione.

Sicurezza e autonomia

Il DPOS350P è dotato di una robusta protezione da sovratensione fino a 400V, garantendo sicurezza nelle applicazioni critiche. La batteria al litio da 8000mAh e la ricarica rapida QC18W permettono una completa autonomia fino a 3 ore e una ricarica completa in sole 2 ore. Perfetto per l’uso sul campo o in assenza di alimentazione diretta.

Archiviazione e connettività

Supporta il salvataggio di fino a 500 forme d’onda e 90 immagini, con esportazione via USB per una facile analisi, documentazione e condivisione dei dati. Il dispositivo è inoltre aggiornabile via firmware per restare sempre al passo con le nuove funzionalità.

• Generali:
  Modello: DPOS350P
  Display: IPS touchscreen da 7″ – risoluzione 1024 x 600
  Tecnologia schermo: IPS a visione completa
  Interazione: Touchscreen capacitivo
  Alimentazione: Porta Type-C (QC18W – 12V/1.5A)
  Batteria: 3.7V 8000mAh agli ioni di litio, ricaricabile
  Tempo di ricarica: Circa 2 ore (ricarica rapida)
  Autonomia: Fino a 3 ore di utilizzo continuo
  Spegnimento automatico: Selezionabile (15 min ~ 1 ora / disattivato)
  Lingue supportate: Cinese, Inglese, Russo, Portoghese
  Aggiornamenti firmware: Supportati tramite file .iso
  Interfaccia di espansione: USB
  Dissipazione del calore: Raffreddamento ad aria
  Consumo energetico: 10W
  Dimensioni: 190 x 128 x 37 mm
  Temperatura di conservazione: -20°C ~ 60°C

• Oscilloscopio:
  Canali: 2 canali analogici
  Larghezza di banda: 350MHz (modalità a canale singolo)
  Frequenza di campionamento: 1GSa/s (tempo reale)
  Tempo di salita: 1ns
  Profondità memoria: 60Kpts
  Sensibilità verticale: 2mV/div ~ 20V/div (1X)
  Gamma verticale: 16mV ~ 160V (1X)
  Impedenza di ingresso: 1MΩ / 14pF
  Accoppiamento di ingresso: DC / AC
  Attenuazione sonda supportata: 1X / 10X / 100X
  Limiti di banda hardware: 150MHz / 20MHz selezionabili
  Base dei tempi: 5ns ~ 50s/div
  Zoom temporale: Supportato

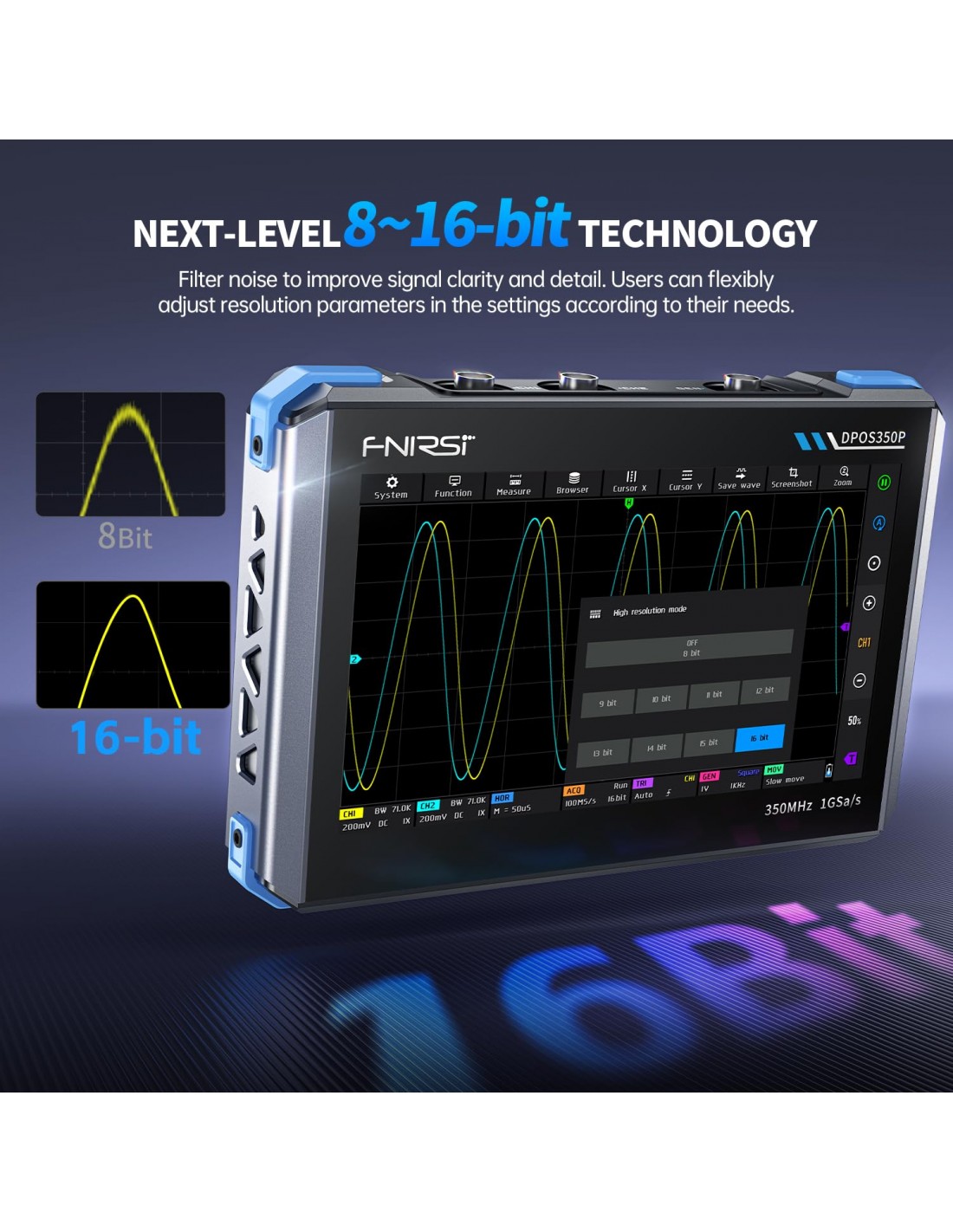

  Modalità ad alta risoluzione: 8 bit ~ 16 bit
  Precisione DC: ±2%
  Precisione temporale: ±0.01%
  Modalità trigger: Auto / Normale / Singolo
  Tipo di trigger: Digitale
  Bordo di trigger: Salita / Discesa
  Canali trigger: CH1 / CH2
  Soppressione trigger: L1 ~ L3
  Livello di trigger: Manuale o automatico (10% ~ 90%)
  Misurazioni automatiche: 12 tipi
  Misurazione cursori: Tempo, periodo, frequenza, livello, tensione
  Funzioni extra:
  – Visualizzazione FFT
  – Visualizzazione digitale fluorescente
  – Modalità X-Y
  – Griglia di sfondo attivabile/disattivabile
  – Luminosità forma d’onda regolabile
  – Movimento forma d’onda: regolazione fine e grossolana
  – Auto-set e reset con un tasto
  – Browser dati integrato
  – Salvataggio: fino a 500 forme d’onda e 90 immagini
  – Protezione da sovratensione: resistenza fino a 400V

• Generatore di Segnali
  Frequenza massima:
  – 0 ~ 50MHz (sinusoidale)
  – Fino a 10MHz / 5MHz / 3MHz per altre forme d’onda
  Forme d’onda supportate: 14 standard + forme personalizzate
  Ampiezza di uscita: 0 ~ 5Vpp
  Offset: -2.5V ~ +2.5V
  Duty cycle: 0.1% ~ 99.9%
  Risoluzione:
  – Ampiezza: 1mV
  – Duty cycle: 0.1%
  – Frequenza: 1Hz
  – Offset: 1mV
  Memoria forme d’onda personalizzate: Fino a 500 gruppi

• Analizzatore di Risposta in Frequenza (FRA):
  Frequenza segnale di eccitazione: 100Hz ~ 50MHz
  Ampiezza segnale di eccitazione: 0 ~ 5Vpp
  Offset segnale: -2.5V ~ +2.5V
  Punti di analisi: 20 ~ 500
  Modalità operative: Singolo / Ciclico
  Misurazione cursore: Frequenza, guadagno, fase
  Calibrazione di sistema: Supportata

• Analizzatore di Spettro (SA):
  Metodo di analisi: FFT (Fast Fourier Transform)
  Intervallo di frequenza: 200kHz ~ 350MHz
  Lunghezza FFT: 4K ~ 32K
  Range di livello: -60dBmV ~ +260dBmV
  Misurazioni cursori: Frequenza, ampiezza
  Funzionalità avanzate:
  – Marcatori armonici
  – Visualizzazione waterfall 2D e 3D
  – Auto-regolazione parametri
  – Calibrazione di sistema

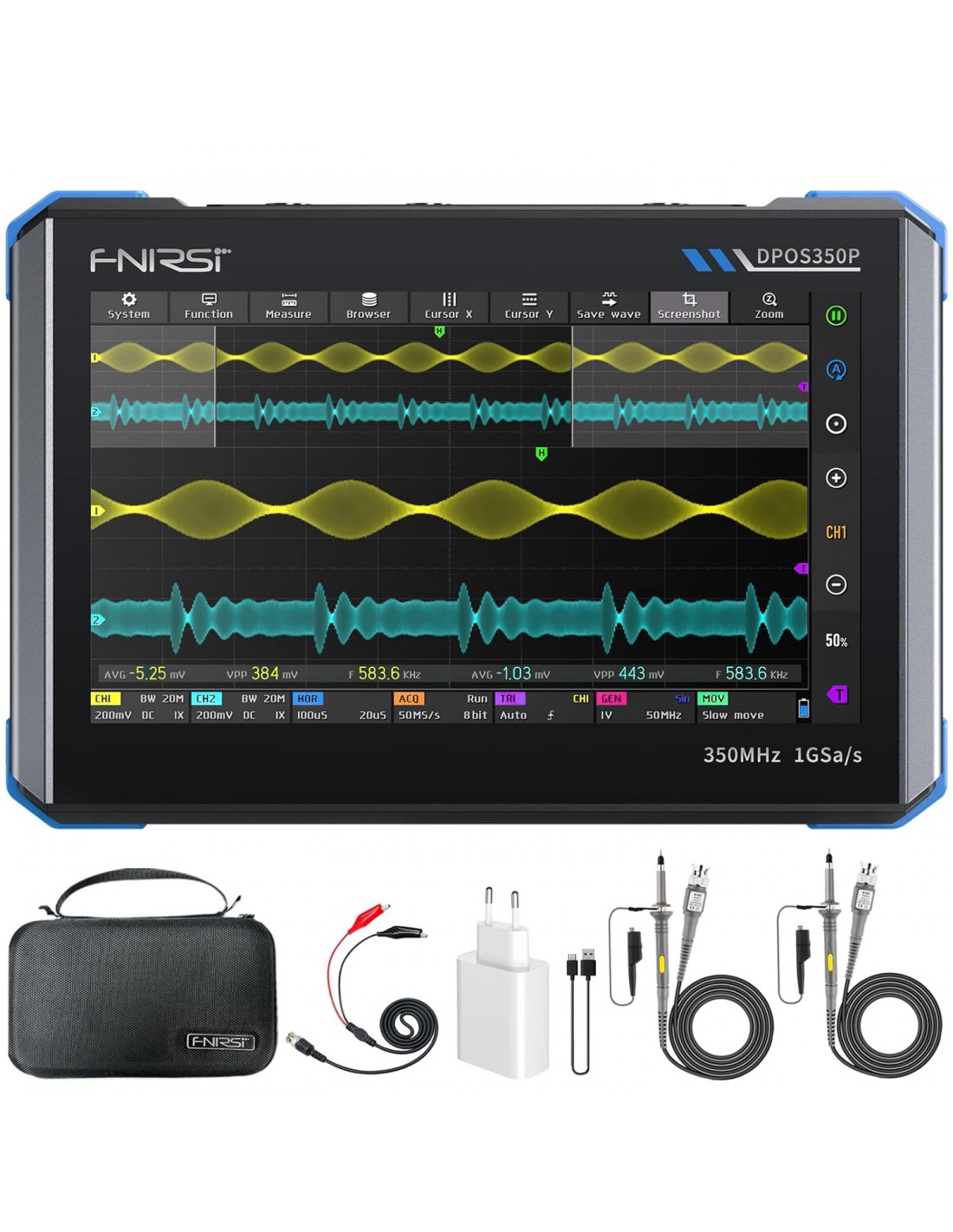

• Contenuto della confezione:
  DPOS350P
  Caricabatterie
  2 Sonde 350MHz
  Cavo USB
  Morsetto a coccodrillo
  Borsa per il trasporto
  Manuale utente in Italiano
