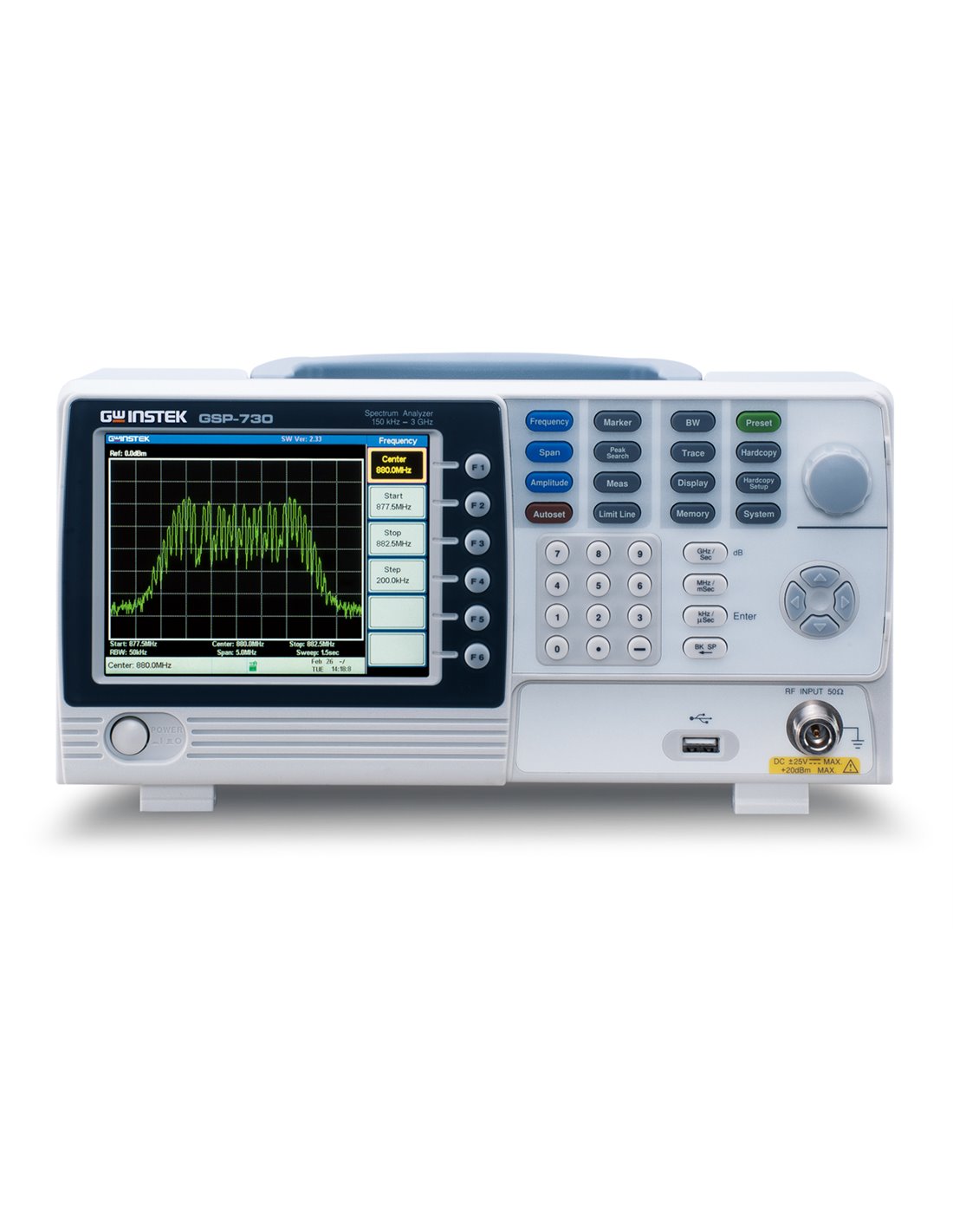

GW-Instek GSP-730 Spectrum analyzer
705066
1.131,27 €
Tasse incluse
- Frequency Range : 150kHz ~ 3GHz
PER USO DIDATTICO E NON SOLO
- Frequency Range : 150kHz ~ 3GHz
- Autoset Function
-
Noise Floor: < -100dBm
- RBW Range : 30kHz, 100kHz, 300kHz, 1MHz
-
ACPR/CHPW/OCBW Measurement
- 3 Traces in Different Colors
- Split Window
Function
- Limit Line Function
- Remote Control Software
- Presentation
Material for Training Courses
- Support Interface : USB Device/Host,
RS-232C
- 5.6” TFT LCD with VGA Output
GW Instek GSP-730 è un analizzatore di spettro 3 GHz sviluppato principalmente per soddisfare le esigenze di educazione di comunicazione RF. Il vincolo di bilancio e strumenti didattici carenti sono normalmente i due ostacoli, per le scuole, che impediscono corsi di alta qualità per gli esperimenti di comunicazione RF. Un analizzatore di spettro dal costo contenuto ma con funzioni complete dovrebbe fornire, insieme con GRF-1300 kit di formazione, una opportunità unica nel campo economico come soluzione chiavi in mano per i corsi di Comunicazione fino a 3GHz.
Grazie comunque ad una dotazione di funzione completa trova un suo utilizzo anche per impieghi home o piccola impresa.
| Frequency | ||
| Frequency Range | ||
| Setting Range | 150kHz to 3GHz | |
| Center Frequency | ||
| Setting Resolution | 0.1MHz | |
| Accuracy | within ±50kHz (frequency span : 0.3GHz to 2.6GHz, 20 ±5°C) | |
| Frequency Span | ||
| Setting range | 1MHz to 3GHz | |
| Accuracy | within ±3% (frequency span : 0.3GHz to 2.6GHz, 20 ±5°C) | |
| Resolution Bandwidth | ||
| Setting Range | 30KHz, 100KHz, 300KHz,1MHz, | |
| SSB Phase Noise | ||
| -85dBc / Hz (typical, 500kHz offset, RBW : 30kHz, Sweep time: 1.5s, Span:1MHz@1GHz) | ||
| Inherent Spurious Response | ||
| less than -45dBc @ -40dBm Ref. Level (typical less than -50dBc) | ||
| Amplitude | ||
| Reference Level | ||
| Input Range | +20 to -40dBm | |
| Unit | dBm, dBV, dBµV | |
| Average Noise Level | ||
| ? -100dBm (typical, center frequency : 1GHz RBW : 30kHz) | ||
| Frequency Characteristic | ||
| Accuracy : Within ±2dB (1GHz);SPAN:5MHz; Ref. Level 0dBm, input signal -10dBm; | ||
| within ±3.0dB @300MHz~2.6GHz, within ±6.0dB @ 80~300MHz, 2.6~3GHz | ||
| Input | ||
| Input Impedance | 50ohm | |
| Input VSWR | less than 2.0@input att ?10dB | |
| Input damage level | +30dBm (CW average power), 25VDC | |
| Input connector | N connector | |
| Sweep | ||
| Sweep Time | ||
| Setting Range | 300ms to 8.4s, auto (not adjustable) | |
| Accuracy | within ±2% ( frequency span : full span) | |
| General | ||
| Communication | ||
| Display | 640*480 RGB color LCD | |
| Interface | ||
| RS-232C | Sub-D female-D 9 pins | |
| USB Connector | USB Host/Device full speed supported | |
| VGA Output | ||
| Sub-D female 15 pins | ||
| Power Source | ||
| AC 100~240V, 50/60Hz | ||
| Other | ||
| Operating Temperature | 5 to 45°C (Guaranteed at 25 ±5°C, without soft carrying case) | |
| Operating Humidity | Less than 45°C / 90%RH | |
| Storage Temperature | -20 to 60°C, less than 60°C / 70%RH | |
| Dimensions | 296 (L) × 153 (W) × 105 (H) mm | |
| Weight | Approx. 2.2kg | |
